 ¿QUE ES UN CD/DVD?

La unidad de DVD es el dispositivo que hace referencia a la multitud de maneras en las que se almacenan los datos: DVD-ROM (dispositivo de lectura únicamente), DVD-R y DVD+R (solo pueden escribirse una vez),DVD-RW y DVD+RW (permiten grabar y luego borrar). También difieren en la capacidad de almacenamiento de cada uno de los tipos.

 LOS TIPOS DE CD/DVD

Tipos de Discos	Descripción
CD / CD-ROM	Compact Disc (or CD Read Only Memory), es un término comunmente usado. Usualmente se refiere a discos no-reescribibles.
CD-R	Writable discs (o CD Recordable). Esto significa que usted puede grabar datos solamente una vez en el mismo., o varias veces cuando usa elmodo multisesión hasta agotar toda su capacidad. Usted no puede borrar datos físicamente del mismo (y si lo intentara, lo dañaría like).
CD-R 74/80/…	Los números detrás de CD-R indican la capacidad del disco. 74, por ejemplo, significa 74 minutos de música (sin compresión) (= 640MB). Debajo de esta tabla hay una lista con todas las capacidades.
CD-RW	Discos Reewrtable (CD ReWritable) = Reescribible. Usted solamente puede añadir datos, pero también podrá borrar todos los datos contenidos en el mismo si desea poner diferente contenido en el mismo. Usualmente podrá borrarlo unos pocos cientos de veces. Si desea usar este tipo de disco somo si se tratara de un disquete, tendrá que usar algún programa como Nero InCD.
DVD / DVD-ROM	Digital Versatile Disc (o DVD Read Only Memory). Básicamente lo mismo que un CD-ROM, sin embargo, un DVD contiene típicamente 6 veces la capacidad de un CD.
DVD-R / DVD+R	Writable DVDs (o DVD Recordable). Básicamente lo mismo que un CD-ROM con mayor capacidad de almacenamiento. Tenga en cuenta que un DVD-R (nombrado como: DVD menos R) y DVD+R (nombrado como: DVD mas R) son diferentes clases de disco. No existe virtualmente ninguna diferencia entre ambos tipos, pero puede darse el caso de que su unidad grabadora solamente sea capaz de grabar sobre discos DVD-R o solamente sobre discos DVD+R. Las unidades más modernas no tienen este problema, y soportan ambos formatos sin dificultad.
DVD-RW / DVD+RW	Rewritable DVDs (DVD ReWritable). Básicamente lo mismo que un CD-RW con mayor capacidad. Observe aquí también la diferencia entre + y -, llo mismo que en el caso anterior para los DVD-R/DVD+R.
DVD-RAM	Significa DVD Random Access Memory. Escomparable con un DVD+-RW. Sin embargo, tiene una vida útil mucho mayor (approx. 30 años) y puede ser borrado y reescrito con mucha más frecuencia que un DVD+-RW (por lo menos 10.000 veces, en vez de 1.000 veces). También tiene una mayor seguridad en la conservación de los datos comparado con un DVD usual. Además, puede usarlo como si se tratara de un disquete si dispone usted de drivers apropiados.
DVD … DL	Significa Double (o Dual) Layer. Los discos Double layer (doble capa) disponen del doble de capacidad qeu los DVDs normales.
HD-DVD	Significa High-Definition Digital Versatile Disc. Los HD-DVDs son comparables con los DVDs con mayor capacidad, pero su desarrollo y comercialización ha sido abandonado por sus creadores.
BD-R	Significa Blu-Ray Disc Recordable. Básicamente comparable con un DVD+-R, pero tiene una mucho mayor capacidad.
BD-RE	Significa Blu-Ray Disc Rewritable. Básicamente comparable con un DVD+-RW, pero tiene una mucho mayor capacidad.

                     CARACTERÍSTICAS DE LA UNIDAD LECTORA DEL CD ROM

Básicamente el tamaño de la unidad es para discos de 5.25", por lo que tiene un tamaño grande.

Todas cuentan en su caratula con un botón para que entre y salga el disco de la charola, un LED indicador de lectura y un pequeño orificio para desatorar la charola.

Puede tener opcional mente en su caratula, controles de audio (reproducir, avance, detener), para escuchar los discos compactos sin necesidad de un sistema operativo, salida para audífonos Jack 3.5 mm., e inclusive control remoto. Estas son características muy difíciles de encontrar actualmente en los dispositivos.

Los dispositivos nuevos preferentemente deben de mantener compatibilidad con tecnologías anteriores, pero en el caso de la unidad lectora de CD, no tiene antecedente.

Todas tienen en la charola espacio para lectura de de CD´s de 120 mm. y 80 mm.

Estas unidades fueron reemplazadas del mercado debido a la baja de costos de las unidades grabadoras de CD ó  "quemadores".

CONECTORES DE ALIMENTACIÓN DE LA UNIDAD LECTORA DE CD/DVD

Figura 5. Conector MOLEX de alimentación para unidades IDE/ATAPI

Figura 6. Esquema del conector de alimentación para unidades IDE/ATAPI

1.- Rojo (+5 Volts) 2.- Negro (Tierra) 3.- Negro (Tierra) 4.- Amarillo (+12 Volts) Terminales eléctricas del conector de alimentación para unidades IDE/ATAPI

El conector de alimentación se encuentra en la parte trasera de la unidad, para suministrarse depende de la fuente de alimentación integrada en el gabinete, independientemente que sea fuente AT ó fuente ATX, ya que ambas tienen el conector MOLEX de 4 terminales que se requiere.

PARTES EXTERNAS DEL LECTOR CD

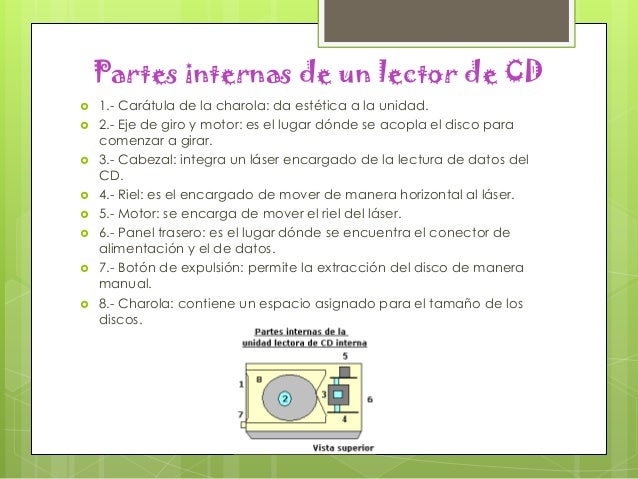

PARTES INTERNAS DEL LECTOR CD
